Стенд ТЦР-10

Универсальный стенд по испытаниям тормозных цилиндров со встроенным регулятором ТЦР-10 предназначен для испытания тормозных цилиндров со встроенным регулятором серии ТЦР-10 на соответствие их требованиям ТУ 24.05.382-87 «Цилиндры тормозные со встроенным регулятором ТЦР-10. Технические условия» в соответствии с программой и методикой приемосдаточных испытаний 608.000 ПМЗ . На данном стенде испытываются следующие тормозные цилиндры- ТЦР-10-40, ТЦР-10-60, ТЦР-10-75, ТЦР-10-85, ТЦР-10-40-1. Стенд построен и применятся в ОАО «Транспневматика» г. Первомайск. От предыдущих моделей стенда по испытаниям тормозных цилиндров со встроенным регулятором данный стенд отличается повышенной защищенностью от пыли и грязи, а так же повышенной эксплуатационной надежностью.

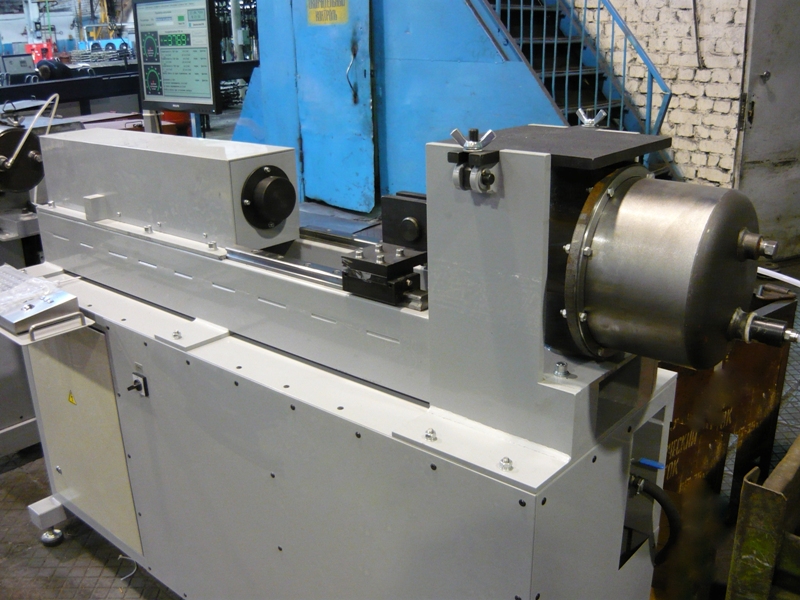

Стенд представляет собой сварную станину, на которой смонтирован электромеханический блок перемещения упора. На блоке крепится испытываемый тормозной цилиндр, шток которого крепится на каретке, каретка соединена с датчиком линейных перемещений. Система управления и персональный компьютер, управляющий всеми процессами, происходящими на стенде , смонтированы в герметичном электрическом шкафу.

Стенд оборудован встроенным блоком подготовки воздуха, состоящим из фильтра грубой очистки, фильтра тонкой очистки воздуха и коалесцентного фильтра осушителя воздуха. Вся пневматическая аппаратура стенда изготовления фирмы CAMOZZI.

Стенд обеспечивает:

  • установку испытываемого тормозного цилиндра в специальном фиксирующем приспособлении;
  • испытание тормозных цилиндров в автоматическом режиме;
  • испытание и калибровку стенда в ручном режиме;
  • представление результатов испытаний в виде графиков;
  • формирование базы данных испытаний и базы данных пользователей;
  • формирование и распечатку протоколов испытаний и результатов самотестирования стенда на сетевом принтере.

В процессе испытаний стенд обеспечивает:

  • проверку герметичности цилиндра ТЦР при давлении 0,5 , 4, 6 кгс\см2;
  • проверку величины давления сжатого воздуха в цилиндре при начале перемещения поршня и в конце перемещения при торможении;
  • проверку движения штока при установившихся зазорах;
  • проверку работы регулирующего механизма за один цикл «торможение-отпуск» ( не менее 20 точек).

Стенд имеет режим самодиагностики работоспособности узлов и агрегатов стенда, кроме того, в процессе испытаний идет постоянный мониторинг работоспособности стенда и условий проведения испытаний (контроль необходимого давления воздуха в магистрали, напряжения питания, исправности датчиков и т.д.)

Стенд рассчитан на 10 лет исправной работы, после проведения мероприятий по КР, его ресурс может быть продлен еще на 10 лет.
