Универсальный стенд по испытаниям тормозных цилиндров со встроенным регулятором 670 предназначен для испытания тормозных цилиндров со встроенным регулятором 670 на соответствие их требованиям ТУ 3184-503-05744521-95 , а так же требованиям инструкции 043 ПКБ ЦЛ-06 РД «Руководство по ремонту тормозного оборудования пассажирских вагонов с дисковыми и магниторельсовыми тормозами». Стенд может быть изготовлен в двух вариантах- в варианте стенда для испытаний ТЦР-670А и в варианте универсального стенда для испытаний ТЦР 670А, 670А-1, 670Б, 670Б-1, 670Г, 670В, 670ГС, 670ГС-1. Стенд построен и применятся для ОАО «Транспневматика»

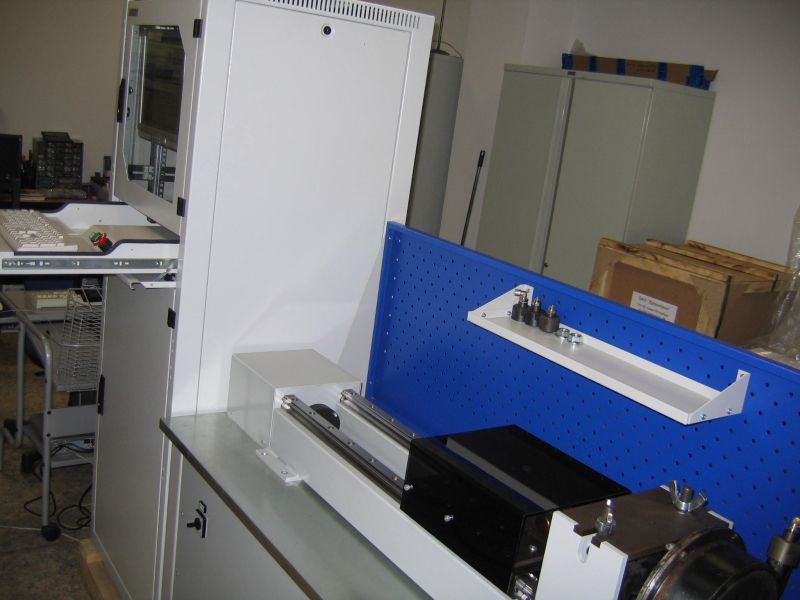

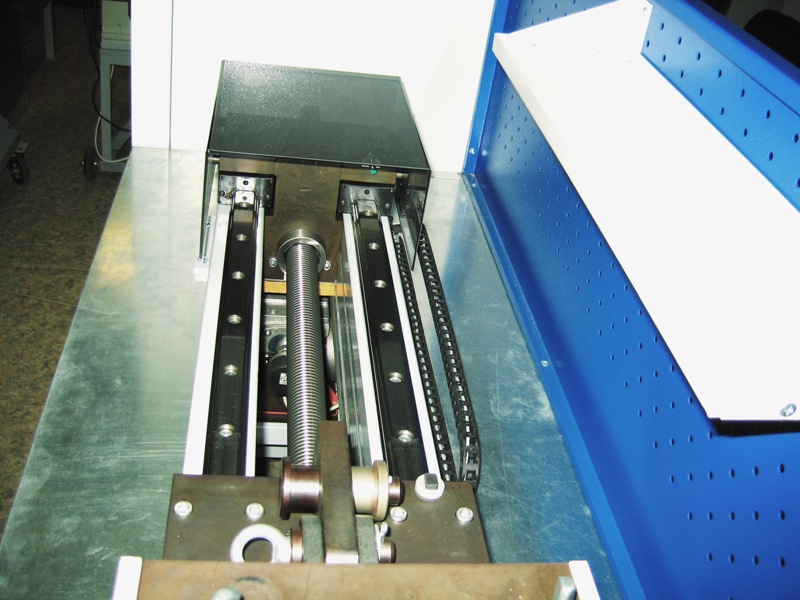

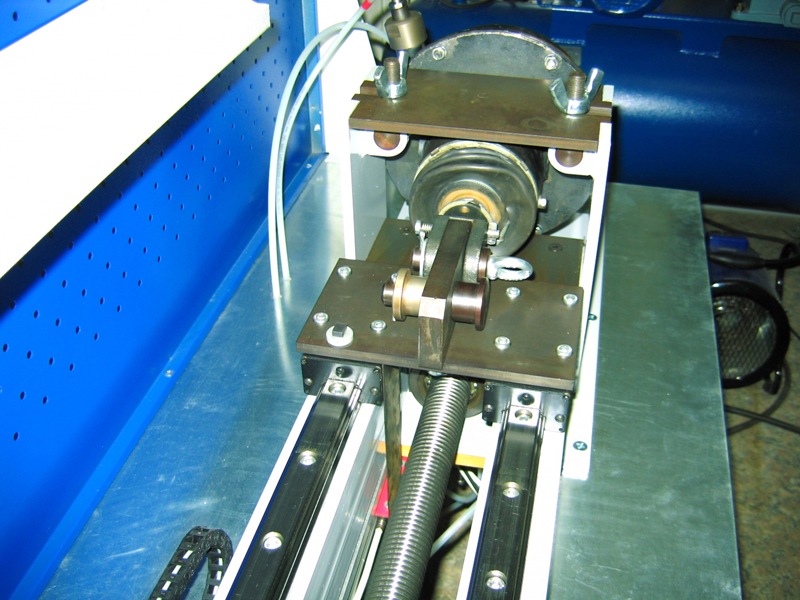

Стенд представляет собой верстак, на котором смонтирован электромеханический блок регулирования перемещения упора. На блоке крепится испытываемый тормозной цилиндр, шток которого крепится на каретке, каретка соединена с датчиком линейных перемещений. Система управления и персональный компьютер, управляющий всеми процессами, происходящими на стенде , смонтированы в 19” стойке фирмы Conteg.
Стенд оборудован встроенным блоком подготовки воздуха состоящим из фильтра грубой очистки, фильтра тонкой очистки воздуха и коалесцентного фильтра осушителя воздуха. Вся пневматическая аппаратура стенда изготовления фирмы CAMOZZI.
Стенд обеспечивает:
- установку испытываемого тормозного цилиндра;
- испытание в автоматическом режиме, испытание и калибровку стенда настройку в ручном режиме;
- многократное повторение испытаний, что позволят подвергнуть результаты испытаний статистической обработке ( выполняется управляющей программой) и уменьшить или исключить случайную погрешность измерений при определении давления страгивания поршня;

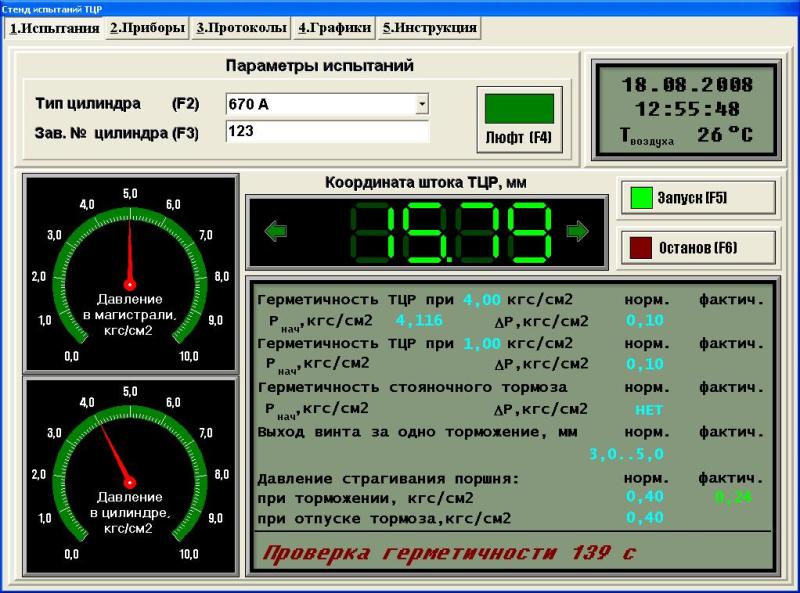

- представление результатов испытаний в виде графиков;
- формирование базы данных испытаний и базы данных пользователей;
- формирование и распечатку протоколов испытаний.
В процессе испытаний стенд обеспечивает:
- проверку герметичности цилиндра ТЦР при давлении 1,4 кгс\см2;
- проверку величины давления сжатого воздуха в цилиндре при начале пермещения поршня при торможении
- проверку постоянства величины выхода штока при повторных торможениях (не менее 20 точек).
Стенд имеет режим самодиагностики работоспособности узлов и агрегатов стенда, кроме того, в процессе испытаний идет постоянный мониторинг работоспособности стенда и условий проведения испытаний (необходимое давление воздуха в магистрали, напряжение питания и т.д.)
Разработка защищена патентом на полезную модель и свидетельством об официальной регистрации программ ЭВМ.
