Интегрированный стенд по испытаниям трехпозиционного сбрасывающего клапана 182-01, а так же реле давления 404 предназначен для испытания трехпозиционных сбрасывающих клапанов 182 и 182-01 и реле давления 404 на соответствие их требованиям ТУ на изделия , а так же требованиям инструкции 043 ПКБ ЦЛ-06 РД «Руководство по ремонту тормозного оборудования пассажирских вагонов с дисковыми и магниторельсовыми тормозами». Стенд может работать в ручном режиме (режиме регулировки и настройки) и в полностью автоматическом режиме . Стенд применятся в АКП железных дорог и вагоноремонтных заводов.
Стенд представляет собой верстак, на котором смонтированы два полностью автономных пневматических блока - блок испытания и настройки трехпозиционных сбрасывающих клапанов 182,182-01 и блок испытания реле давления 404. Оба блока работают независимо друг от друга, в случае выхода из строя одного из блоков, происходит замена неисправного блока без ущерба общей работоспособности стенда. На верстаке установлена стойка с ЖК монитором и клавиатурой. Персональный компьютер, управляющий всеми процессами, происходящими на стенде и электрический шкаф стенда, смонтированы в тумбе верстака.
Стенд оборудован встроенным блоком подготовки воздуха состоящим из фильтра грубой очистки, фильтра тонкой очистки воздуха и коалесцентного фильтра осушителя воздуха. Пневматическая аппаратура стенда фирмы CAMOZZI.

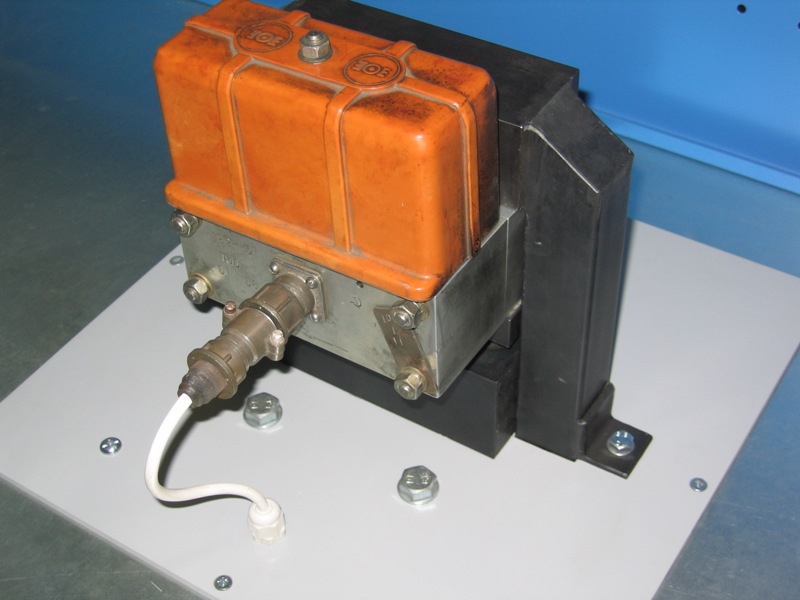

Блок испытания и настройки трехпозиционных сбрасывающих клапанов №№ 182,182-01А обеспечивает:
- установку испытываемого клапана на стенде ( крепление механическое или пневмоприжим по согласованию с заказчиком);
- испытание в автоматическом режиме, испытание и настройку в ручном режиме;
- многократное повторение испытаний, что позволят подвергнуть результаты испытаний статистической обработке ( выполняется управляющей программой) и уменьшить или исключить случайную погрешность измерений при определении напряжений срабатывания и отпуска вентилей;
- представление результатов испытаний в виде графиков;
- формирование базы данных испытаний и базы данных пользователей;
- формирование и распечатку протоколов испытаний.
В процессе испытаний стенд обеспечивает:

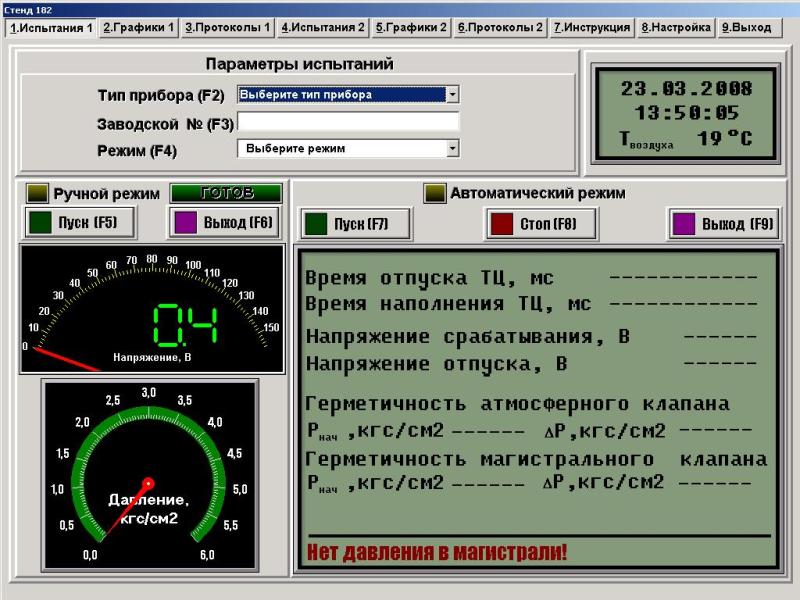

- проверку времени отпуска тормозного цилиндра;
- проверку времени наполнения тормозного цилиндра;
- проверку действие клапана на ступенчатое наполнение и выброс воздуха;
- проверку напряжения включения и выключения вентилей;
- проверку герметичности.
Блок испытания реле давления обеспечивает:
- установку испытываемого реле давления 404 на стенде ( крепление при помощи пневмоприжима);
- испытание в автоматическом режиме.
В процессе испытаний стенд обеспечивает:

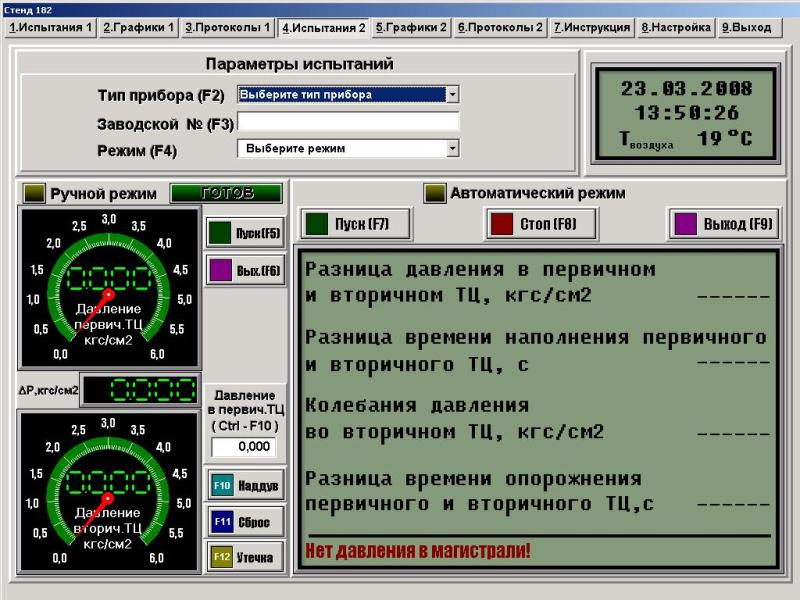

- проверку разницы установившихся давлений в первичном и во вторичном тормозных цилиндрах;
- проверку разницы во времени наполнения первичного и вторичного тормозных цилиндров;
- проверку автоматического поддержания установившегося давления во вторичном тормозном цилиндре;
- проверку герметичности атмосферного клапана;
- проверку разницы во времени выпуска воздуха из первичного и вторичного тормозных цилиндров;
- многократное повторение испытаний, что позволят подвергнуть результаты испытаний статистической обработке ( выполняется управляющей программой) и уменьшить или исключить случайную погрешность измерений при определении временных интервалов;
- мредставление результатов испытаний в виде графиков;
- формирование базы данных испытаний и базы данных пользователей;
- формирование и распечатку протоколов испытаний.
Разработка защищена патентом на полезную модель и свидетельством об официальной регистрации программ ЭВМ. Проводится первичная метрологическая аттестация стенда.
